Dalam era Industri 4.0, di mana pembuatan pintar, automasi, dan pemprosesan ketepatan tinggi menentukan kelebihan daya saing, poros linear ketepatan telah muncul sebagai komponen membolehkan kritikal untuk sistem pergerakan linear. Komponen silinder kejuruteraan ini memberikan bimbingan pergerakan yang luar biasa, ketepatan kedudukan, dan kebolehpercayaan struktur - menangani keperluan teras proses pembuatan moden dari pemesinan CNC hingga barisan pemasangan automatik. Artikel ini secara sistematik menjelaskan ciri-ciri teknikal, kelebihan prestasi utama, aplikasi khusus industri, dan kriteria pemilihan teknikal poros linear ketepatan, menyediakan rujukan profesional untuk jurutera pembuatan dan pengoptimum proses.

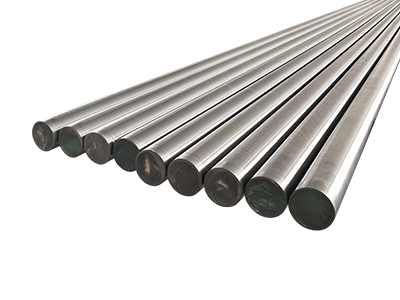

poros linear ketepatanadalah komponen silinder ketepatan tinggi yang direka untuk memudahkan pergerakan linier yang lancar dan boleh diulang dalam sistem mekanikal. Mereka beroperasi bersama dengan galas linier (contohnya, galas bola, galas roller, galas biasa) untuk membimbing dan menyokong beban dinamik, dengan prestasi yang ditadbir oleh piawaian perindustrian yang ketat:



1.1 Parameter Teknikal Utama

- Toleransi dimensi: Mematuhi ISO 286-2, biasanya gred IT5-IT7 (toleransi diameter luaran ± 0.005 ± 0.015 mm untuk aci 10-50 mm OD).

- Penyimpangan Lineariti: ≤0.01 mm / m (penyimpangan maksimum dari garis lurus lebih panjang 1 meter).

- Radial Runout: ≤0.003 mm (memastikan sentuhan bantalan seragam dan pengedaran beban).

- Permukaan Selesai: Ra ≤0.2 μm (selepas pengisaran dan penggilap ketepatan, meminimumkan geseran dengan galas).

- Pilihan Bahan:

- Keluli karbon (CK45/4140): Dipadamkan dan tempered (QT 600-800), kekuatan tarikan 6001000 MPa, sesuai untuk aplikasi beban tinggi.

- Keluli tahan karat (304/316L): Tahan kakisan, sesuai untuk persekitaran lembab / kimia (contohnya, pemprosesan makanan, pembuatan peranti perubatan).

- Alloy aluminium (7075-T6): Ringan (ketumpatan 2.8 g / cm³), nisbah kekuatan-ke-berat yang tinggi, digunakan dalam peralatan automasi mudah alih.

- Rawatan permukaan: Plating krom keras (HRC 6070, ASTM B651), nitriding (kekerasan kes HV 600800), atau salutan oksida hitam (untuk rintangan kakisan dan pelinciran).



1.2 Konfigurasi Struktur

Jenis Konfigurasi Ciri-ciri Teknikal Aplikasi Tipikal

|--------------------------------|------------------------------------------------------------------------------------------------|---------------------------------------------------|

Poros Linear Ketepatan Pepejal Pembinaan monolitik, kekekuan tinggi (EI ≥10 ⁶ N · mm²), sesuai untuk penghantaran beban berat. Pusat pemesinan CNC, robot perindustrian.          |

poros linear ketepatan berongga teras berongga (nisbah d / D 0.4 0.6), ringan, keupayaan halaman cecair / elektrik bersepadu. Penggerak aeroangkasa, sistem automasi mudah alih. |

Threaded Precision Linear Shafts Skru timbal integral (benang trapezoid / acme), menggabungkan pergerakan linear dan fungsi pemacu. Penggerak linear, peringkat kedudukan.              |

Poros Ketepatan Pra-dikeras Kekerasan teras HRC 3040, bersedia untuk pemesinan di tapak, mengurangkan masa pimpinan. Perlengkapan automasi tersuai, pembangunan prototaip. |



2.1 Panduan Gerakan Ultra-Ketepatan

Pori linear ketepatan memberikan ketepatan kedudukan dan kebolehubungan yang luar biasa, penting untuk proses pembuatan yang memerlukan toleransi yang ketat:

- Ketepatan kedudukan: ± 0.005 mm per meter perjalanan, membolehkan pematuhan dengan keperluan kualiti ISO 9001 untuk komponen ketepatan tinggi (contohnya, bahagian aeroangkasa, mikroelektronik).

- Kemungkinan pengulangan: ≤0.002 mm, memastikan prestasi yang konsisten di seluruh pengeluaran kitaran tinggi (10 - - - kitaran) dalam talian pemasangan automatik.

- Kawalan Lineariti: Teknik pengisaran canggih (contohnya, pengisaran tanpa pusat, pengisaran silinder) mencapai penyimpangan lineariti ≤0.01 mm / m, meminimumkan kesilapan pergerakan dalam pemesinan CNC dan percetakan 3D.



2.2 Peningkatan Prestasi Dinamik & Ketahanan

- Pemegangan getaran: Struktur yang kaku dan permukaan yang licin mengurangkan getaran resonan (frekuensi semula jadi ≥500 Hz), meningkatkan kestabilan alat pemotongan dalam pengilangan / berputar CNC dan mengurangkan kasaran permukaan bahagian-bahagian yang dipesin (Ra ≤0.8 μm).

- Rintangan memakai: Rawatan permukaan kekerasan tinggi (plating krom keras, nitriding) menahan usan abrasif dari sentuhan bantalan, memperpanjang hayat perkhidmatan kepada 20,000 + jam operasi - 3-5x lebih lama daripada aci linier standard.

- Kapasiti beban: Kapasiti beban statik sehingga 50 kN (untuk poros OD 50 mm) dan kapasiti beban dinamik sehingga 25 kN, menyokong aplikasi tugas berat seperti pembentukan logam dan pengendalian bahan.



2.3 Pengoptimuman geseran dan kecekapan tenaga

- Koefisien geseran rendah: Permukaan ultra-licin (Ra ≤0.2 μm) digabungkan dengan galas linier yang serasi (contohnya, galas bola dengan sangkar PTFE) mencapai pekali geseran μ ≤0.005, mengurangkan penggunaan tenaga sebanyak 15-25% berbanding poros konvensional.

- Keperluan pelinciran yang dikurangkan: Teknologi pelengkapan permukaan dan penyaputan meminimumkan kerosakan pelinciran, memperpanjang selang pelinciran kepada 1,000 + jam operasi dan mengurangkan kos penyelenggaraan.



2.4 Keberugaman & Fleksibiliti Reka Bentuk

- Julat Saiz Lebar: Diameter luar 3100 mm, panjang 1006000 mm, dengan panjang tersuai yang tersedia untuk memenuhi keperluan peralatan tertentu.

- Penyesuaian Bahan & Salutan: Disesuaikan dengan keadaan alam sekitar (contohnya, keluli tahan karat 316L untuk pembuatan laut, salutan seramik untuk aplikasi suhu tinggi sehingga 300 ° C).

- Keserasian Integrasi: Serasi dengan pelbagai jenis bantalan linier (bola, roller, magnetik) dan konfigurasi pemasangan (flange, blok sokongan), membolehkan integrasi lancar ke dalam sistem pembuatan sedia ada.



2.5 Pengoptimuman Keseluruhan Kos Pemilikan (TCO)

- Masa henti yang dikurangkan: Kebolehpercayaan dan ketahanan yang tinggi meminimumkan penyelenggaraan yang tidak dirancang, mengurangkan masa henti pengeluaran sebanyak 20-30% berbanding dengan poros yang tidak tepat.

Kos Penggantian yang Lebih Rendah: Hayat perkhidmatan yang diperpanjang dan rintangan terhadap kegagalan prematur mengurangkan kekerapan penggantian komponen, mengurangkan bajet penyelenggaraan tahunan sebanyak 15-20%.

- Hasil Proses yang lebih baik: Kawalan gerakan ketepatan mengurangkan kecacatan produk yang disebabkan oleh kesilapan gerakan, meningkatkan hasil proses dari 95% hingga 99% + dalam langkah pembuatan kritikal (contohnya, pemasangan mikroelektronik).



3.1 Pemesinan CNC & Pengolahan Logam

- Pusat penggilingan / memutar CNC: Panduan poros linear ketepatan kereta alat pemotongan dan meja kerja, memastikan ketepatan pemesinan ± 0.005 mm dan permukaan Ra ≤0.4 μm untuk komponen aeroangkasa dan sisipan acuan.

- Percetakan 3D / Pembuatan Aditif: Digunakan dalam sistem pergerakan linier untuk kedudukan kepala cetak, memberikan ketepatan ketebalan lapisan 0.01 mm dan ketepatan dimensi sebahagian ± 0.02 mm.

- Peralatan Pembentukan Logam: Panduan linear pers hidraulik bergantung kepada aci ketepatan untuk mengekalkan keselarasan antara plat pers (≤0.01 mm penyimpangan), memastikan kecacatan bahan yang seragam.



3.2 Otomasi Perindustrian & Robotik

- Lengan Robotik & Pengaruh Akhir: Pori linear ketepatan membolehkan pergerakan berkelajuan tinggi, boleh diulang (≤5 m / s) dalam barisan pemasangan robot, dengan ketepatan kedudukan berulang ≤0.002 mm untuk pembuatan elektronik (contohnya, pemasangan PCB).

- Penggerak Linear: Digunakan dalam sistem pemindahan bahan automatik dan robot pick-and-place, menggabungkan kapasiti beban yang tinggi (10 kN) dengan reka bentuk padat untuk mengoptimumkan penggunaan ruang kerja.

- Sistem Penghantar: Penghantar yang dipandu dengan ketepatan untuk pembungkusan farmaseutikal dan makanan mencapai ketepatan kedudukan produk ± 0.5 mm, memastikan kualiti pembungkusan yang konsisten.



3.3 Pengurusan Bahan & Logistik

- Kendaraan Berpanduan Automatik (AGV): Pori linear dalam sistem kemudi dan mengangkat AGV menyediakan kawalan pergerakan yang stabil, membolehkan ketepatan navigasi ±10 mm dan kapasiti beban sehingga 500 kg.

- Modul Lift Menegak (VLM): Platform angkat panduan poros linear ketepatan, memastikan ketepatan kedudukan menegak ± 0.1 mm dan operasi lancar pada kelajuan sehingga 0.5 m / s.

- Sistem Palletizing: Palletizer robot menggunakan poros linear ketepatan untuk mengendalikan beban berat (sehingga 100 kg) dengan ketepatan penempatan yang boleh diulang ± 2 mm, meningkatkan throughput sebanyak 20%.



3.4 Pembuatan Elektronik Ketepatan Tinggi

- Peralatan Semikonduktor: Pori linear ketepatan dalam sistem pengendalian wafer mencapai ketepatan kedudukan ± 0.001 mm, penting untuk proses pemotongan dan pembungkusan wafer.

- Pembuatan Panel Paparan: Barisan pengeluaran LCD / OLED bergantung kepada poros linier untuk kedudukan substrat, memastikan ketepatan penyelarasan piksel ± 0.003 mm dan mengurangkan kadar skrap.



Untuk memaksimumkan prestasi dan keberkesanan kos, jurutera pembuatan harus mengutamakan parameter pilihan berikut:



4.1 Keperluan Beban & Gerakan

- Jenis beban: beban statik (misalnya, penyimpanan bahan) berbanding dinamik (misalnya, automasi berkelajuan tinggi); mengira beban dinamik yang setara (P) menggunakan ISO 281 untuk memilih diameter poros.

- Kelajuan & Pemecatan: Untuk aplikasi kelajuan tinggi (≥3 m / s), pilih poros dengan kemasan permukaan yang tinggi (Ra ≤0.1 μm) dan galas geseran rendah untuk meminimumkan penjanaan haba.

- Panjang Strok: Pastikan panjang poros menampung julat pergerakan penuh dengan sokongan yang mencukupi (contohnya, 2-3 bantalan sokongan untuk strok > 1 meter untuk mengelakkan penyimpangan).



4.2 Syarat Alam Sekitar

- Julat Suhu: Pori standard beroperasi pada -20 ° C hingga 80 ° C; varian suhu tinggi (dengan salutan seramik) mengendalikan sehingga 300 ° C untuk aplikasi ketuhar perindustrian.

- Pendedahan kakisan: 304 / 316L keluli tahan karat atau lapisan krom keras untuk persekitaran lembab / kimia; salutan oksida hitam untuk aplikasi dalaman, kering.

- Pencemaran: galas yang disegel dan bot poros untuk persekitaran berdebu (contohnya, kedai pengerjaan logam) untuk mengelakkan kemasukan zarah abrasif.



4.3 Keserasian & Integrasi

- Antara muka bantalan: Perlawanan toleransi poros (misalnya, h5) dengan toleransi cincin dalaman bantalan (misalnya, G6) untuk sesuai yang optimum (ISO 286-2).

- Konfigurasi Pemasangan: Pilih sokongan flanged, rel linier, atau blok bantal berdasarkan reka bentuk peralatan dan pengedaran beban.

- Penyesuaian: Tentukan ujung benang, keyways, atau ketebalan salutan untuk aplikasi khusus (contohnya, peranti perubatan yang memerlukan bahan bioserasi).



4.4 Kualiti & Pematuhan Piawaian

- Sijil Bahan: Memastikan pematuhan dengan DIN EN 10083 (keluli karbon), ASTM A240 (keluli tahan karat), atau ASTM B209 (aloi aluminium).

- Pengesahan Dimensi: Minta laporan CMM (Coordinate Measuring Machine) untuk aplikasi kritikal untuk mengesahkan pematuhan toleransi.

- Ujian keletihan: Pilih poros dengan kekuatan keletihan ≥300 MPa (untuk 10 ⁸ kitaran) untuk memastikan kebolehpercayaan dalam proses pembuatan kitaran tinggi.
